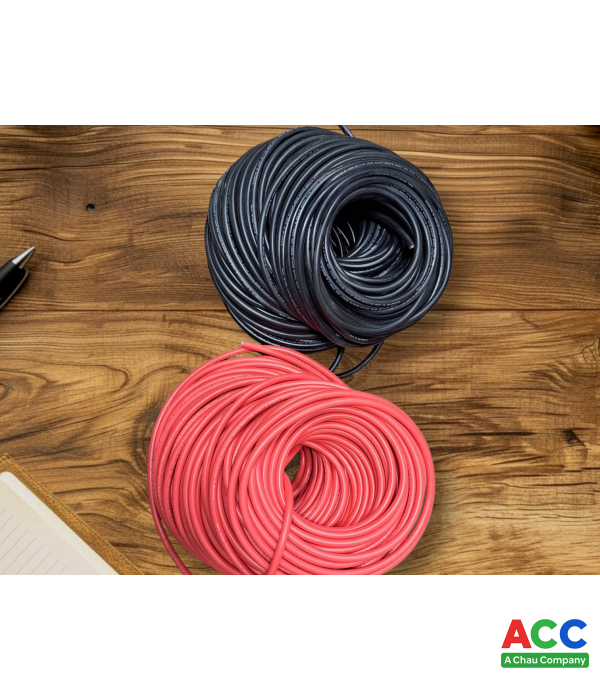

Dây cáp điện AWG điện DC cho pin lưu trữ và ắc quy tiêu chuẩn Mỹ vỏ silicon mềm chịu nhiệt chống cháy

Theo tiêu chuẩn AWG cho dây đồng mềm (soft annealed copper) không có vỏ cách điện, các thông số cơ bản như sau:

• AWG2:

  • Đường kính dây (không tính vỏ): 6.54 mm (0.2576 inch).

  • Diện tích mặt cắt: 33.6 mm².

  • Dòng tải tối đa:

    • Trong điều kiện lý tưởng (dây trần, nhiệt độ môi trường 30°C): ~130A (theo NEC cho dây đồng 75°C).

    • Thực tế với vỏ silicon cách nhiệt trong hệ thống điện mặt trời DC: ~95-100A (tùy chiều dài dây và nhiệt độ).

• AWG4:

  • Đroad kính dây (không tính vỏ): 5.19 mm (0.2043 inch).

  • Diện tích mặt cắt: 21.1 mm².

  • Dòng tải tối đa:

    • Trong điều kiện lý tưởng: ~95A (theo NEC cho dây đồng 75°C).

    • Thực tế trong hệ thống điện mặt trời DC: ~70-75A.
